比例阀真空型

Tecno plus vakuum · PRE-U2 / PRE-I2

现货

Tecno plus vakuum 用于真空至正压范围的电子闭环调节，提供 A20 和 A70 两种压力版本。端口 3 需连接外部真空源，端口 1 接压缩空气。支持模拟设定、实际压力反馈和“压力到达”输出；最低可调压力由真空源及压差条件决定。

立即咨询返回产品列表

型号分支PS120100 / PS120101

电源24 V DC ±10%

最大额定功率0.8 W

电流（不含数字输出负载）30 mA

电压型设定（PS120100）0-10 V

电流型设定（PS120101）4-20 mA

模拟压力反馈0-10 V; ≤1 mA

重复精度 / 滞环<0.2% p2max

线性度（+20 °C）<0.5% p2max

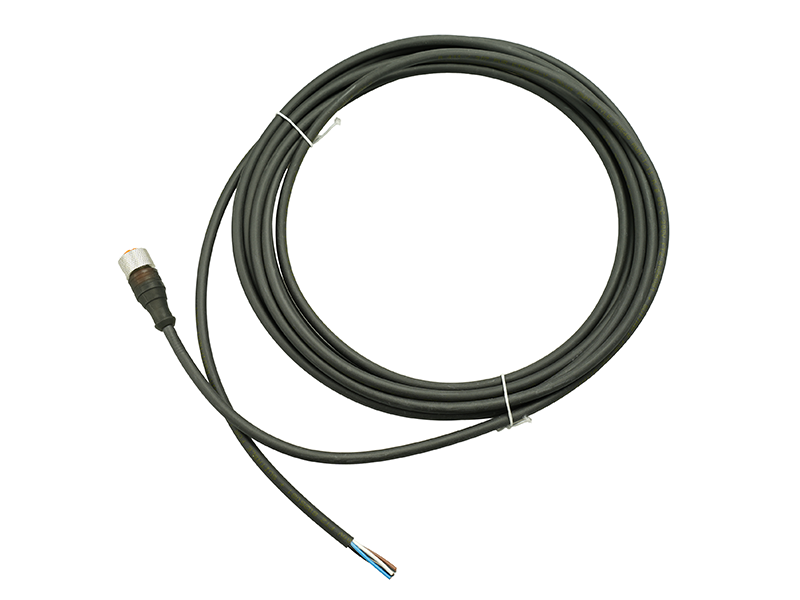

电气连接M12×1, 5-pin

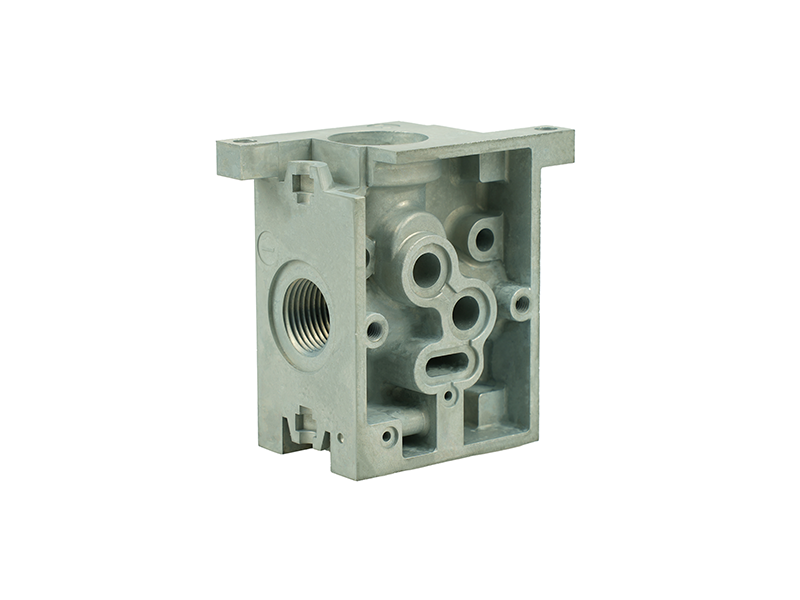

底板接口 / 通径G1/4 / 6 mm

环境 / 介质温度0…+50 °C

储存温度-20…+60 °C

防护等级（附连接条件）IP65*

↔ 左右滑动查看全部参数

压力版本对照
压力代码	标称压力范围	可调输出范围	供气压力 p1
A20	-1…+1 bar	-0.9…+1 bar	1.5-2.5 bar
A70	-1…+6 bar	-0.9…+6 bar	1.5-10 bar

所有压力均为相对压力。当真空源 p3 = -1 bar 时，最低可调输出压力为 -0.9 bar；调节下限须满足 p2min ≥ p3 + 0.1 bar，由真空源压力和最小压差共同决定。
端口 3 同时用于排气和真空连接。采用机械真空泵时可能需要旁路排气阀，请按系统配置确认。
重复精度、滞环和线性度均相对于对应型号的最大输出压力 p2max；线性度在 +20 °C 条件下给出。

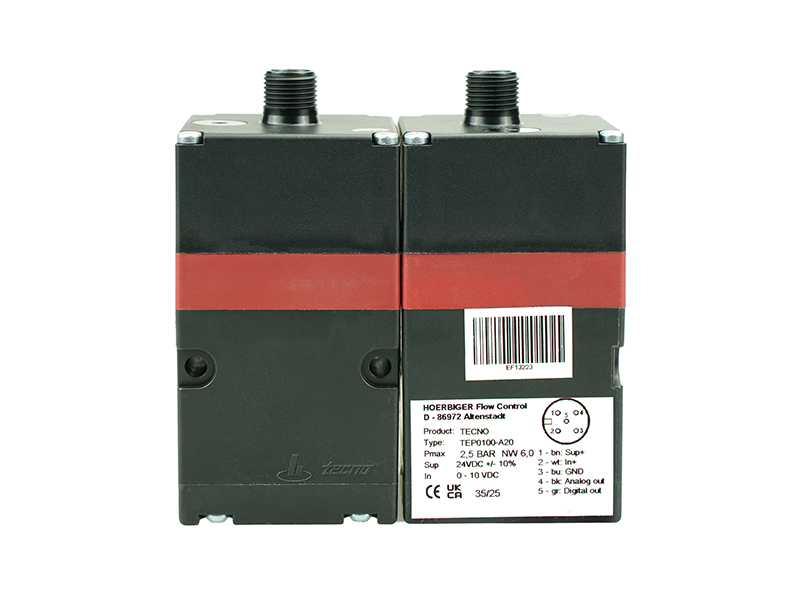

“压力到达”为数字开关输出，输出压力处于设定容差内时有效；模拟压力反馈为 0-10 V。M12 插头：1=24 V，2=设定输入，3=GND，4=模拟反馈，5=数字状态。
* IP65 需正确连接插头，并按要求连接主排气 / 真空口 3 和先导排气口 13。
订货号为 PS120100（电压型）或 PS120101（电流型），压力段选择 A20 / A70，后缀按底板和电缆配置确定。
